Jak przygotować obiekt do skanowania 3D, żeby uniknąć zniekształceń i braków w modelu

Optyczne metody pomiarowe mają problem z odczytem na pozór prostych przedmiotów. Przykładem jest metalowa łyżka, której lśniąca powłoka silnie odbija wiązkę światła, a cienkie krawędzie generują trudny do odfiltrowania cyfrowy szum. Urządzenie nie potrafi prawidłowo zarejestrować tak zróżnicowanej geometrii, co nieuchronnie skutkuje powstaniem ubytków w wygenerowanej siatce punktów. Prawidłowy przebieg procesu zależy od odpowiedniego fizycznego przygotowania samej powierzchni bryły przed uruchomieniem głowicy skanującej.

Wpływ właściwości powierzchni na dokładność pomiaru

Powierzchnie błyszczące, przezroczyste i jednolicie czarne powodują największe zniekształcenia odczytu. Wiązka lasera lub światło strukturalne odbija się od polerowanego metalu albo przenika przez szkło. System traci wtedy informację o rzeczywistej odległości, co prowadzi do powstania pustych przestrzeni w wynikowej chmurze punktów. Podobne zjawisko zachodzi przy skanowaniu detali całkowicie ciemnych, które zamiast odbijać, pochłaniają większość emitowanego promieniowania. Rozwiązaniem tego problemu jest zmatowienie obiektu specjalnym sprayem skanującym, na przykład preparatem AESUB Blue. Środek ten tworzy jednorodną warstwę o grubości 8–15 mikrometrów, która całkowicie eliminuje uciążliwe odblaski. Substancja sublimuje samoczynnie i odparowuje z powierzchni po kilku godzinach, co pozwala uniknąć ręcznego mycia skomplikowanych mechanizmów przed ich ponownym montażem w maszynie docelowej.

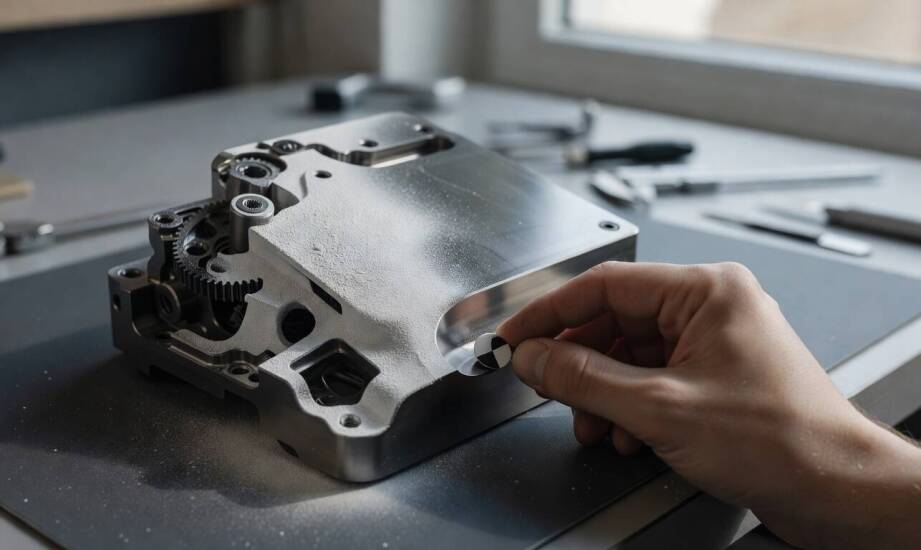

Fizyczne przygotowanie przedmiotu zaczyna się od dokładnego oczyszczenia go z kurzu i zatłuszczeń. Nawet odciski palców mogą poważnie zaburzyć pracę precyzyjnych urządzeń optycznych. Kolejnym krokiem jest unieruchomienie detalu na stabilnej podstawie, co zapobiega przesunięciom podczas zmiany kąta pracy ramienia pomiarowego. Najdrobniejsze drgania stołu mogą całkowicie zdeformować mapę punktów. Na koniec należy nakleić markery odniesienia w nieregularnym układzie. Asymetryczne rozłożenie samoprzylepnych punktów referencyjnych pomaga oprogramowaniu w orientacji przestrzennej i bezbłędnym łączeniu poszczególnych klatek obrazu. Znaczniki przykleja się zawsze po nałożeniu matowej powłoki, aby zachować ich wysoki kontrast względem tła.

Obróbka danych i dostosowanie sprzętu do wielkości bryły

Gabaryty analizowanego przedmiotu narzucają wybór odpowiedniego urządzenia oraz trybu pracy. Elementy o rozmiarach rzędu kilku centymetrów, takie jak biżuteria czy małe tryby zębate, bezwzględnie wymagają głowic działających w trybie makro. Taka kalibracja optyki zapewnia dokładność na poziomie 0,02 milimetra i pozwala precyzyjnie rejestrować mikroskopijne rysy czy ostre krawędzie gwintów. Wielkoformatowe obiekty, na przykład zderzaki samochodowe czy duże odlewy przemysłowe, wymuszają z kolei użycie znacznie szerszego pola widzenia. Często stosuje się wtedy dodatkową fotogrametrię z użyciem specjalnych liniałów referencyjnych naklejanych na korpus detalu. Tolerancja błędu wzrasta w takich przypadkach do 0,1 milimetra, co przy inżynierii odwrotnej potężnych konstrukcji jest wartością w pełni akceptowalną. Odpowiednie dobranie gęstości siatki do skali mierzonego przedmiotu zapobiega nakładaniu się krawędzi i optymalizuje wagę pliku.

Zakończenie pracy skanera rzadko oznacza koniec całego procesu inżynieryjnego. Surowa chmura punktów niemal zawsze zawiera luki, drobne zniekształcenia oraz cyfrowy szum w miejscach trudno dostępnych. Oprogramowanie przekształca zebrane współrzędne w siatkę wielokątów, potocznie nazywaną meshem. Pracownia 3DEX LAB wykonuje profesjonalne skanowanie 3D w Bydgoszczy, oferując kompleksowe wsparcie w wirtualnym domykaniu uszkodzonej geometrii obiektów. Specjalista ręcznie naprawia odwrócone wektory normalne, wygładza chropowate powierzchnie i uzupełnia brakujące fragmenty poligonów na podstawie sąsiadujących z nimi krzywizn. Taki profesjonalny proces poprocesowy pozwala uzyskać wodoszczelną bryłę gotową do druku addytywnego lub obróbki na konwencjonalnych maszynach numerycznych CNC.

Uzyskany plik STL lub OBJ może pełnić różne funkcje w zależności od kompletności zapisanych danych i celów projektowych. Zeskanowana bryła staje się pełnoprawną bazą do inżynierii odwrotnej lub druku przestrzennego tylko wtedy, gdy cyfrowe pokrycie pierwotnej powierzchni przekracza 90 procent. Pliki o niższej rozdzielczości lub z większą liczbą ubytków służą najczęściej jako wirtualna dokumentacja kształtu, przydatna przy archiwizacji fizycznych prototypów lub szybkiej kontroli jakości. Wykorzystanie zaawansowanego oprogramowania CAD pozwala dodatkowo przekonwertować nieregularną siatkę trójkątów na gładkie i matematycznie opisane powierzchnie typu NURBS. Niezależnie od klasy użytego sprzętu pomiarowego, ręczne poprawki i cyfrowe rzeźbienie modelu to zawsze nieodłączny element pracy inżyniera rekonstruującego detal. Ostateczna użyteczność pliku zależy przede wszystkim od metodycznego zmatowienia powłok i właściwej stabilizacji przedmiotu na stole obrotowym przed pierwszą wiązką lasera.
