Jak igłofiltry współpracują ze ściankami szczelnymi przy głębokim wykopie melioracyjnym

W typowym wykopie melioracyjnym zlokalizowanym na terenie podmokłym samo wypompowywanie wody z dna nie powstrzymuje osuwania się ścian ani podmywania podłoża. Woda gruntowa nieustannie napiera na skarpy, co powoduje ich spływanie i znacznie utrudnia, a nierzadko wręcz uniemożliwia, dalsze roboty ziemne. Tradycyjne metody odwadniania powierzchniowego sprawdzają się wyłącznie przy płytkich pracach, jednak przy głębokich ingerencjach w strukturę gruntu wymagają wsparcia bardziej zaawansowanych technologii. Zjawisko to widać wyraźnie podczas budowy przepompowni melioracyjnych czy wymiany przepustów, gdzie ciśnienie hydrostatyczne rośnie wraz z każdym metrem głębokości. Brak odpowiedniego zabezpieczenia przed napływem wody grozi upłynnieniem dna wykopu oraz utratą nośności otaczającego terenu. Prowadzi to do osuwania się sprzętu ciężkiego i bezpośrednio zagraża bezpieczeństwu ekip budowlanych pracujących poniżej poziomu terenu.

Kiedy samo obniżenie zwierciadła wody wystarcza?

Instalacja odwadniająca oparta na igłofiltrach pozwala na wytworzenie podciśnienia w systemie rur filtracyjnych rozmieszczonych co około jeden metr wokół wykopu. Mechanizm ten aktywnie zasysa wodę z otaczającego gruntu i odprowadza ją poza obszar robót, co bezpośrednio zmniejsza napór hydrostatyczny działający na dno oraz ściany. Zastosowanie pojedynczego poziomu igłofiltrów umożliwia zazwyczaj obniżenie zwierciadła wody o cztery do pięciu metrów. Przy konieczności głębszego fundamentowania stosuje się instalacje wielopoziomowe, w których kolejne piętra rur wpłukuje się wraz z postępującym pogłębianiem dna.

W gruntach o stosunkowo niskiej przepuszczalności, takich jak gliny czy iły, odpowiednio głęboka depresja zwierciadła wody często wystarcza do pełnej stabilizacji wykopu. Sytuacja komplikuje się jednak w środowisku gruntów piaszczystych lub warstwowych o wysokim współczynniku filtracji. Nawet przy prawidłowo działającym systemie pompującym woda może drążyć drobne kanaliki w strukturze ziemi. Dochodzi wówczas do zjawiska kurzawki, czyli gwałtownego upłynnienia podłoża lub wypływu wody pod ciśnieniem z dna wykopu. W takich specyficznych warunkach geotechnicznych poleganie wyłącznie na obniżaniu poziomu wód nie zapewnia utrzymania prawidłowej geometrii skarp.

Projektowanie układu łączonego z grodzicami

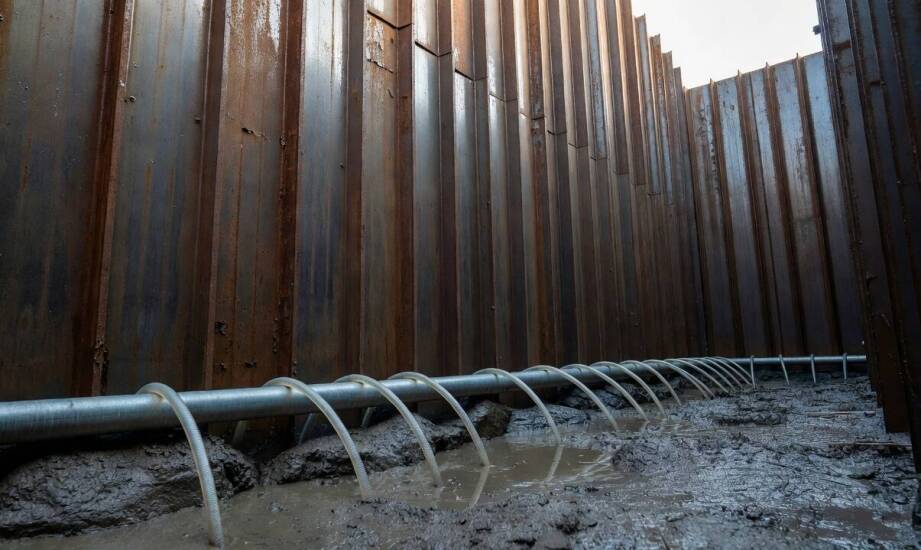

Gdy samo odwadnianie nie przynosi stabilnych rezultatów, konieczne staje się mechaniczne odcięcie napływu cieczy do strefy roboczej. Ścianki szczelne wykonane z grodzic stalowych, w tym wytrzymałych profili Larsena, tworzą pionową przegrodę odcinającą boczny dopływ wody do wnętrza wykopu. Jednocześnie stalowe elementy konstrukcyjne przejmują parcie gruntu, zapobiegając jego osuwaniu się na pracujące maszyny. W inżynierii hydrotechnicznej najczęściej projektuje się układy łączone, w których montaż igłofiltrów odbywa się wewnątrz szczelnej obudowy lub na jej obrzeżach. Taka synergia dwóch technologii rozwiązuje problem nacisku mas ziemnych i wyporu wody na odrębnych płaszczyznach.

Praktyka wykonawcza firmy Hydromel-3 pokazuje, że zintegrowane systemy odwadniające i oporowe dają najlepsze rezultaty przy złożonych projektach infrastrukturalnych. W takim schemacie ułożone rzędem ścianki szczelne fizycznie powstrzymują napływ cieczy z zewnątrz, odciążając tym samym agregaty. Z kolei instalacja igłofiltrowa aktywnie osusza zamkniętą przestrzeń obudowy wykopu, zapobiegając wybijaniu wody z dna. Solidne zabezpieczenia skarp oparte na sprawdzonych profilach stalowych chronią miejsce robót nawet w bezpośrednim sąsiedztwie czynnych rzek czy jezior. Tego typu zaawansowane układy stosuje się powszechnie podczas budowy podziemnych części stacji pomp, renowacji kanałów melioracyjnych oraz przy rozległych remontach wałów przeciwpowodziowych.

Decyzja o wyborze ostatecznej technologii zabezpieczającej wynika z analizy panujących warunków wodno-gruntowych, wymaganej stateczności otoczenia oraz specyfiki danego etapu inwestycji hydrotechnicznej. Sama docelowa głębokość planowanego wykopu stanowi zaledwie jeden z wielu parametrów projektowych. Prawidłowe zaplanowanie robót wymaga przeprowadzenia badań geotechnicznych, które precyzyjnie określą właściwości fizykochemiczne podłoża oraz sezonowe wahania poziomu wód podziemnych. Tylko dopasowanie metody do rzetelnych danych pomiarowych zapobiega awariom budowlanym i pozwala bezpiecznie zintegrować stalową obudowę wykopu z aktywnym systemem odwadniającym.
